Product display
專業設備
服務咨詢電話：18562252619
|
一、應用背景 |
完成凝結水的加壓輸送方式有電動回收和氣動回收兩種方式。電動凝結水回收裝置適合輸送流量大、溫度高、揚程高；而在流量較小、揚程不高時，可采用氣動回收方式。
|

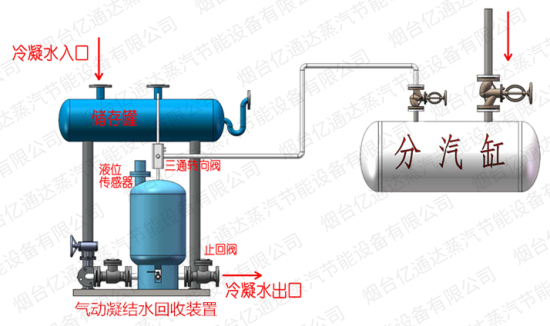

二、工作原理 |
通過液位傳感自動轉動三通轉向閥，將高壓蒸汽導入時加壓罐內的壓力升高將凝結水輸送到其他地方，凝結水輸送完畢后，液位傳感自動轉動三通轉向閥將高壓氣體排除，下一個循環開始。
|
三、產品類型 |
|
設備型號 |
類型 |
適用條件 |
|||
|
凝結水輸送溫度 |
凝結水流量 |
輸送揚程 |
應用環境 |
||
|
YTD-QZ-A |
熱水型 |
<100℃ |
<5m3 |
<50米 |
可同時實現多臺換熱設備的凝結水回收 |
|
高溫型 |
>100℃ |
<3m3 |
總揚程=設備的蒸汽壓力+加壓的揚程（<30米） |
適用于單臺換熱設備的凝結水回收 |
|
注：1、高溫型氣動凝結水回收裝置，是目前行業內可實現輸送>100℃凝結水的氣動回收裝置。
2、水平距離的揚程換算方式：水平距離1000米，所需揚程為5米。
|
|
同類產品 |
億通達產品 |
|
凝結水輸送速度 |
慢 |
快（瞬間） |
|
揚程 |
低 |
較高 |
|
活動部件 |
多個 |
1個 |
|
活動部件安置位置 |
設備內部，需要拆機更換 |
外掛式 |
|
更換活動部件所需時間 |
4個小時+ |
20分鐘 |
|
對維修人員的要求 |
有經驗的維修人員 |
新手 |
|
四、訂貨參數 |
|
凝結水參數 |
現場可提供的蒸汽（壓縮空氣）壓力 |
||
|
輸送溫度 |
輸送揚程 |
輸送流量 |
|
注：如果凝結水需要進入鍋爐，不要使用壓縮空氣，避免凝結水中溶解氧提高。
